Модуль предназначен для чтения-записи FLASH/EEPROM ЭБУ МИКАС-10.3 (М113).
Обратите внимание:
| · | идентификатор контроллера должен начинаться с "M113". |
| · | в случае, когда идентификатор контроллера изменён, ориентируйтесь по строке "Код программного обеспечения" (Диагностика - МИКАС-7.6): AEC 02.33.111 |
| · | программирование ЭБУ может быть произведено без снятия с автомобиля подключением к диагностической колодке через дополнительный кабель (приобретается отдельно или используется кабель диагностики из комплекта программы SMS-Diagnostics), подключаемый к адаптеру CombiLoader v3. |
| · | при работе с контроллером успешное окончание любой операции отключает бутлоадер. Помните об этом! В случае, когда запись FLASH прошла с ошибкой, последующая успешная операция, например чтение или запись EEPROM, отключит бутлоадер, что приведет к невозможности работы с контроллером. Для восстановления ЭБУ понадобится замена процессора! |
Окно программы содержит следующие вкладки:

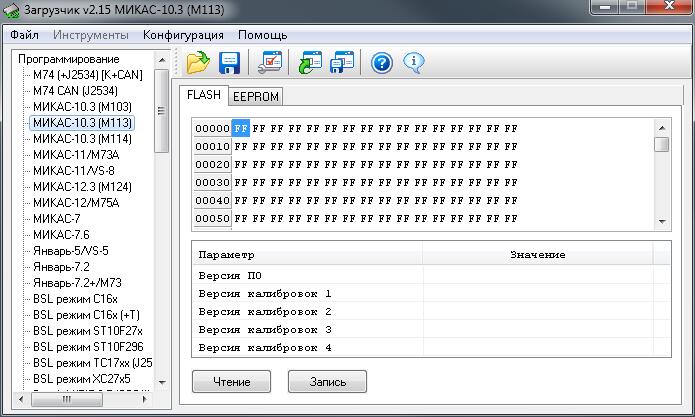

Вкладка FLASH
Вкладка содержит окно просмотра буфера программы контроллера, информации о прошивке и кнопок управления:
|
чтение прошивки из контроллера во внутренний буфер программы |
|
запись прошивки из внутреннего буфера программы в контроллер |

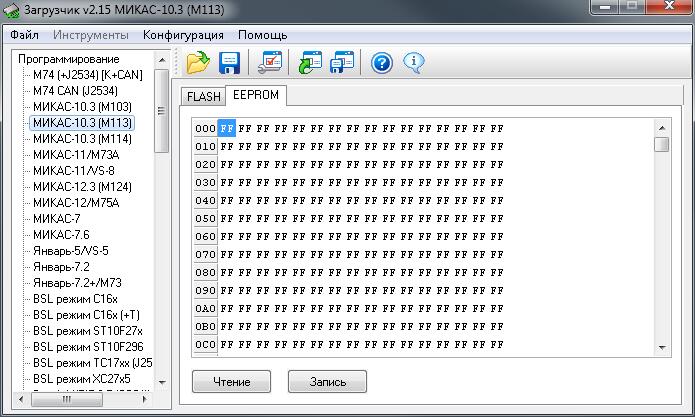

Вкладка EEPROM
Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:
|
чтение содержимого EEPROM из контроллера во внутренний буфер программы |
|
запись содержимого EEPROM из внутреннего буфера программы в контроллер |
Обратите внимание:
| · | контрольная сумма прошивки пересчитывается Загрузчиком. В случае, когда Загрузчик не смог пересчитать контрольную сумму будет выдано сообщение "Операция успешно завершена. КС не обновлена". Запишите в ЭБУ любое другое ПО от данного типа блока, которое при диагностике (Диагностика - МИКАС-7.6) в строке "Идентификатор производителя" выдаст 16 символов, начинающиеся с 01 или 81. После этого запишите уже необходимое ПО в контроллер. |
| · | в случае, когда был изменен идентификатор контроллера, и Загрузчик выдал сообщение "Несовместимый идентификатор контроллера", но Вы точно уверены в его соответствии используемому модулю, нажмите клавишу Alt до нажатия кнопки Чтение или Запись и удерживайте ее до окончания процесса соединения (доступно в модуле версии 1.2 и выше). |
