Произведите подключение Универсальным кабелем Загрузчика согласно таблице (большой(1), большой(2), малый(3)):
3:G4 |
масса |
3:G1 |
неотключаемое напряжение (К30) |
3:D1 |
отключаемое напряжение (К15) |
3:A3 |
CAN-L |
3:A4 |
CAN-H |
R |
разрешение программирования |
При использовании сигнала разрешения программирования (зеленый провод универсального кабеля) необходимо соблюдать особую осторожность, т.к. неверные действия с программой могут повлечь выход ЭБУ из строя.

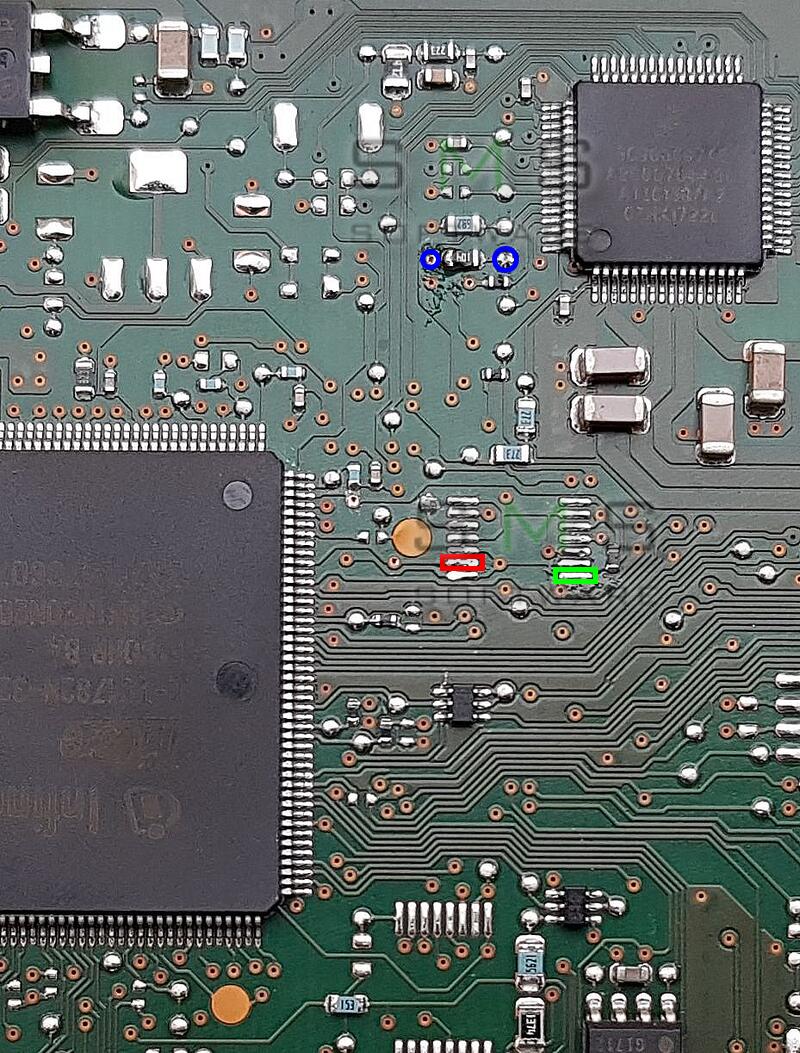

Для работы с ЭБУ необходимо произвести следующие соединения:
| · | замкнуть контакты, отмеченные синим |
| · | контакт, отмеченный красным, соединить резистором номиналом 0.51..1.5 кОм на землю ЭБУ (одно из возможных мест подключения отмечено синим) |
| · | контакт, отмеченный зелёным, соединить на зелёный провод универсального кабеля Загрузчика через резистор 0.51..1.0кОм |
