Модуль предназначен для чтения-записи FLASH-памяти ЭБУ Bosch EDC17CV44/54 двигателей ММЗ/МТЗ/ЯМЗ/FAW/FUSO/SHAANXI/BAW/KINGKAN, устанавливаемые на грузовых автомобилях, через диагностический разъём.
Обратите внимание:
| · | программирование ЭБУ может быть произведено без снятия с автомобиля подключением к диагностической колодке. |
| · | для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ. |
| · | обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. |
| · | при успешном считывании образ FLASH может быть использован для работы модулем "BSL режим TC17xx (J2534)". |
| · | запись только калибровок при использовании нестандартного ПО или запись калибровок от другого ПО недопустима и может привести к необходимости восстановления ЭБУ модулем "BSL режим TC17xx (J2534)". |
| · | для сохранения прошивки в несжатом двоичном виде необходимо удерживать клавишу Shift при нажатии кнопки "Сохранить" в диалоговом окне выбора имени файла. |
| · | для установки пароля на доступ к файлу необходимо удерживать клавишу Ctrl при нажатии кнопки "Сохранить" в диалоговом окне выбора имени файла. |
Окно программы содержит следующие вкладки:

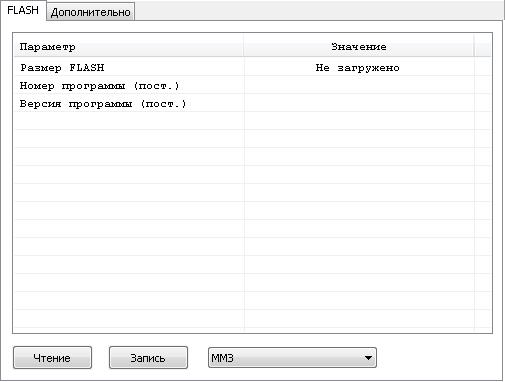

Вкладка FLASH
Вкладка содержит окно информации о загруженной прошивке, выбор производителя двигателя и кнопок управления:
|
чтение прошивки из контроллера во внутренний буфер программы |
|
запись прошивки из внутреннего буфера программы в контроллер |

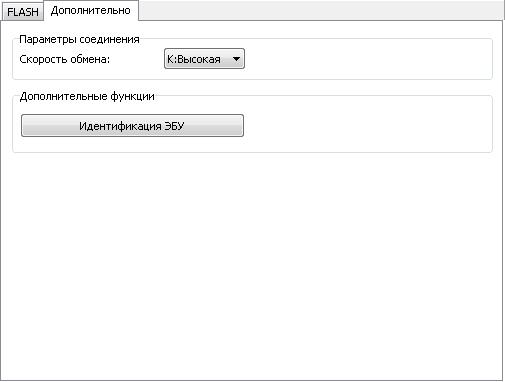

Вкладка Дополнительно
Вкладка содержит окно выбора опций работы программы:
Параметры соединения:
| · | Скорость обмена – выбор протокола и скорости обмена с ЭБУ. В том случае, если связь с ЭБУ прерывается, попробуйте работать на более низкой скорости. |
Дополнительные функции:

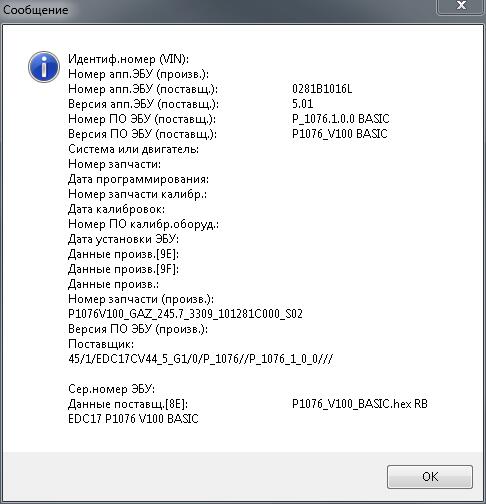

| · | Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ. |
При программировании ЭБУ вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе:
