Произведите подключение Универсальным кабелем Загрузчика согласно таблице (большой(1), малый(2)): (используемые контакты CAN соединить между собой резистором 120 Ом, контакт 16 адаптера DiaLink не задействовать)
2:2 |
масса |
2:1 |
неотключаемое напряжение (К30) |
2:46+2:54 |
отключаемое напряжение (К15) |
2:52 |
чтение пароля CAN-L (адаптер DiaLink контакт 14) |
2:39 |
чтение пароля CAN-H (адаптер DiaLink контакт 6) |
2:53 |
BSL режим CAN-L (адаптер DiaLink контакт 14) |
2:40 |
BSL режим CAN-H (адаптер DiaLink контакт 6) |
1:40 или 1:87 |
чтение пароля (адаптер DiaLink контакт 15) |
1:43 или 1:63 |
чтение пароля (адаптер DiaLink контакт 7) |

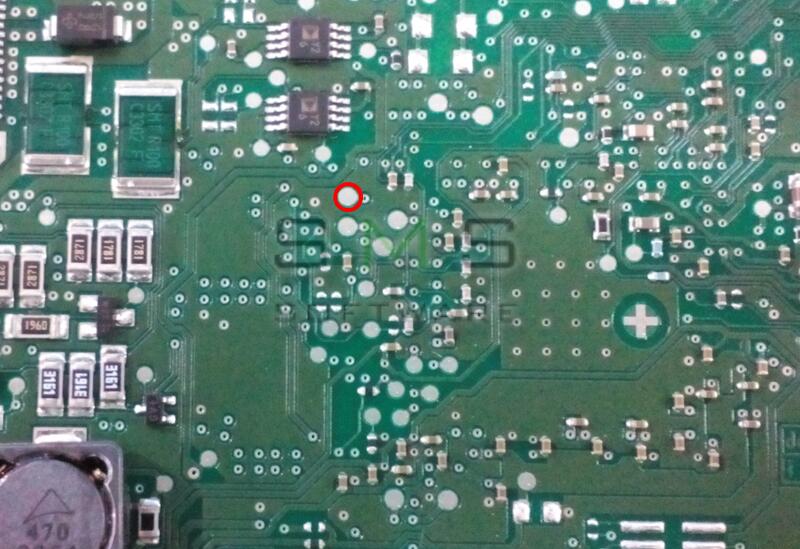

Для работы с ЭБУ в BSL-режиме (процессор TC1797) необходимо контакт, отмеченный красным цветом, через резистор 0.51..1.0кОм подключить на землю ЭБУ.
