Модуль предназначен для чтения-записи FLASH-памяти ЭБУ Bosch EDC17C11, устанавливаемые на автомобили Renault, через диагностический разъем.
Для выполнения операций чтения-записи температура двигателя должна быть ниже 50гр.
Обратите внимание:
| · | программирование ЭБУ должно производиться непосредственно на автомобиле подключением к диагностической колодке J2534-совместимого адаптера. |
| · | обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. |
| · | считанных модулем данных недостаточно для работы модулем "BSL режим TC17xx (J2534)". Считанные данные содержат только область ПО и калибровок. |
| · | запись только калибровок при использовании нестандартного ПО или запись калибровок от другого ПО недопустима и может привести к необходимости восстановления ЭБУ модулем "BSL режим TC17xx (J2534)". |
Окно программы содержит следующие вкладки:

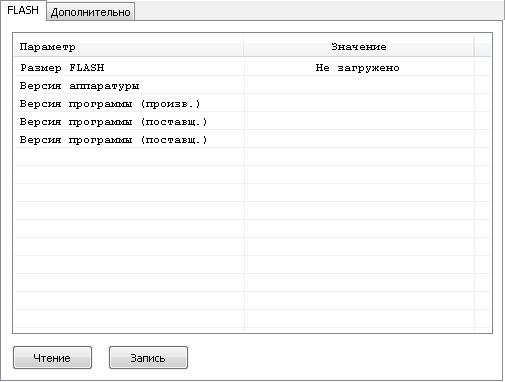

Вкладка FLASH
Вкладка содержит окно информации о загруженной прошивке и кнопок управления:
|
чтение прошивки из контроллера во внутренний буфер программы |
|
запись прошивки из внутреннего буфера программы в контроллер |

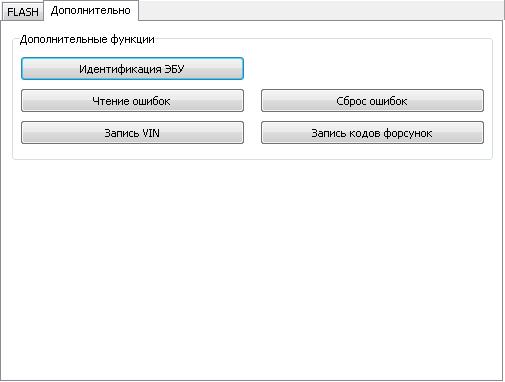

Вкладка Дополнительно
Вкладка содержит окно выбора опций работы программы:
Дополнительные функции:

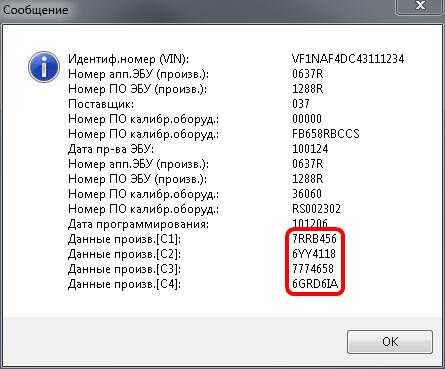

| · | Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ. |
| · | Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды. |
| · | Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках. |
| · | Запись VIN – позволяет записать VIN автомобиля в случае его отсутствия. |
| · | Запись кодов форсунок – позволяет записать коды форсунок в случае их отсутствия. Текущие коды форсунок отображены в виде идентификаторов, выделенных в красной рамке. C1/C2/C3/C4 для 1-го, 2-го, 3-го и 4-го цилиндра соответственно. |
При программировании ЭБУ вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе:
